    SiLM572x系列
    高速双通道数字隔离器
    样片申请
    SiLM572x Datasheet SiLM572x-AQ Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM572x系列是高速双通道数字隔离器，具有符合UL1577的5.0kVRMS（SOP8W）和3.0kVRMS(SOP8)隔离耐压值。SiLM572x器件可提供高电磁抗扰度和低辐射，同时具备低功耗特性。

    SiLM5720具有相同方向的两个通道，而SiLM5721具有相反方向的两个通道。在输入电源或信号丢失的情况下，不带后缀F的器件默认输出高，带后缀F的器件默认输出低。


    产品特性

    信号传输速率：100Mbps

    传输延迟：12ns (典型值)

    CMTI：±150kV/us (最小值)

    低功耗, 1Mpbs时每通道的电流典型值为1.5mA

    宽电源电压范围：2.25V to 5.5V

    2.25V至5.5V 电平转换

    默认输出高 (SLMi572x) 和默认输出低(SLMi572xF) 选型

    工作结温范围, TJ: –40°C ~ +150°C

    符合车规认证AEC-Q100

    优异的电磁兼容性（EMC）
    -系统级的ESD, EFT和浪涌抗扰性
    -低辐射

    安规认证

    SOP8: 符合UL 1577 1 分钟的 3.0kVRMS

    SOP8W: 符合UL1577 1 分钟的 5kVRMS

    符合 GB4943.1-2022 的 CQC 认证

    符合 DIN V VDE 0884-11(计划中)

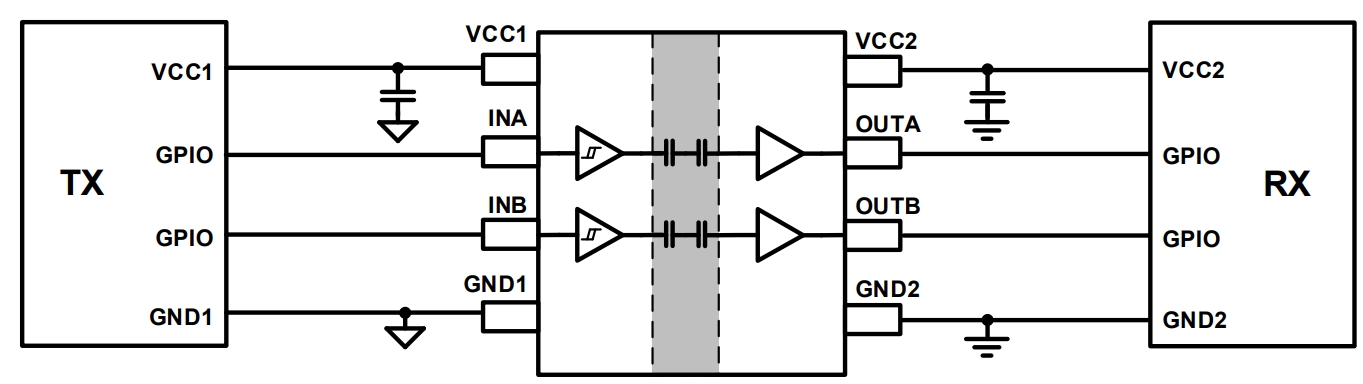

    典型应用图




    产品参数表

    展开过滤器
    Part Number Forward/reverse channels Data rate (Max) (Mbps) VCCx (V) Prop. Delay (ns) Current/channel Typ (mA) Default output CMTI (kV/μs) Min Operating Temp（℃) VISO(Vrms) Package Group Packing/QTY
    SiLM5720CA-DG2 forward / 0 reverse1002.25~5.5121.5High150-40 ~ 1253000SOP8Reel/2500
    SiLM5720FCA-DG2 forward / 0 reverse1002.25~5.5121.5Low150-40 ~ 1253000SOP8Reel/2500
    SiLM5721CA-DG1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1253000SOP8Reel/2500
    SiLM5721FCA-DG1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1253000SOP8Reel/2500
    SiLM5722CA-DG1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1253000SOP8Reel/2500
    SiLM5722FCA-DG1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1253000SOP8Reel/2500
    SiLM5720CM-DG2 forward / 0 reverse1002.25~5.5121.5High150-40 ~ 1255000SOP8WReel/1000
    SiLM5720FCM-DG2 forward / 0 reverse1002.25~5.5121.5Low150-40 ~ 1255000SOP8WReel/1000
    SiLM5721CM-DG1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1255000SOP8WReel/1000
    SiLM5721FCM-DG1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1255000SOP8WReel/1000
    SiLM5722CM-DG1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1255000SOP8WReel/1000
    SiLM5722FCM-DG1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1255000SOP8WReel/1000
    SiLM5720CA-AQ2 forward / 0 reverse1002.25~5.5121.5High150-40 ~ 1253000SOP8Reel/2500
    SiLM5720FCA-AQ2 forward / 0 reverse1002.25~5.5121.5Low150-40 ~ 1253000SOP8Reel/2500
    SiLM5721CA-AQ1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1253000SOP8Reel/2500
    SiLM5721FCA-AQ1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1253000SOP8Reel/2500
    SiLM5722CA-AQ1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1253000SOP8Reel/2500
    SiLM5722FCA-AQ1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1253000SOP8Reel/2500
    SiLM5720CM-AQ2 forward / 0 reverse1002.25~5.5121.5High150-40 ~ 1255000SOP8WReel/1000
    SiLM5720FCM-AQ2 forward / 0 reverse1002.25~5.5121.5Low150-40 ~ 1255000SOP8WReel/1000
    SiLM5721CM-AQ1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1255000SOP8WReel/1000
    SiLM5721FCM-AQ1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1255000SOP8WReel/1000
    SiLM5722CM-AQ1 forward /1 reverse1002.25~5.5121.5High150-40 ~ 1255000SOP8WReel/1000
    SiLM5722FCM-AQ1 forward /1 reverse1002.25~5.5121.5Low150-40 ~ 1255000SOP8WReel/1000
